CO₂의 공간 분포
실내 공기질 · 교실 · 자연 환기
학교와 교실을 위한 CO₂ 환기 분석
주제
건강한 실내 공기를 계획
최대 재실 인원에서도 창문 환기가 충분합니까?
인원이 많은 교실에서는 CO₂ 농도가 빠르게 상승할 수 있습니다. 비정상 유동 시뮬레이션은 재실 인원, 창문 형상, 개방 상태와 기상을 결합하여 환기 전략의 지속 효과와 쾌적성, 온도, 에너지 사용을 평가합니다.

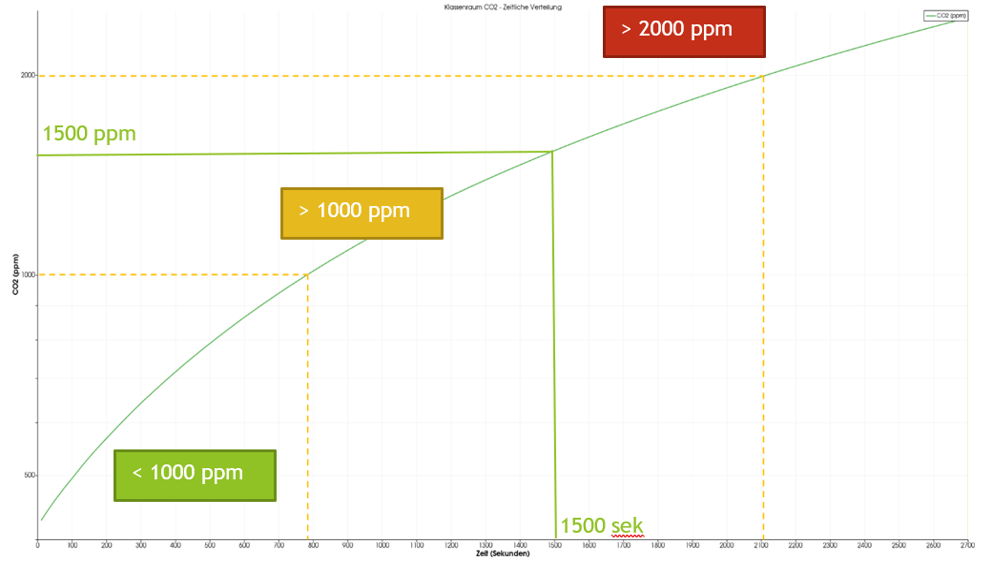

시간에 따른 CO₂ 변화
각 CO₂ 농도에 언제 도달합니까?
재실 인원과 학생의 CO₂ 발생량을 바탕으로 수업 시간 전체의 농도 변화를 계산합니다. 정해진 CO₂ 값에 도달하는 시간과 창문 기울임 개방 또는 집중 환기가 곡선을 어떻게 바꾸는지 평가합니다.
- 재실 시작부터의 농도 상승
- 1000, 1500 및 2000 ppm 도달 시간
- 환기 후 농도 감소와 회복 시간
표시된 시간은 예시입니다. 신뢰할 수 있는 값은 해당 프로젝트의 교실 체적, 학생 수, 활동, 창문 상태와 기상 조건에서 산정됩니다.

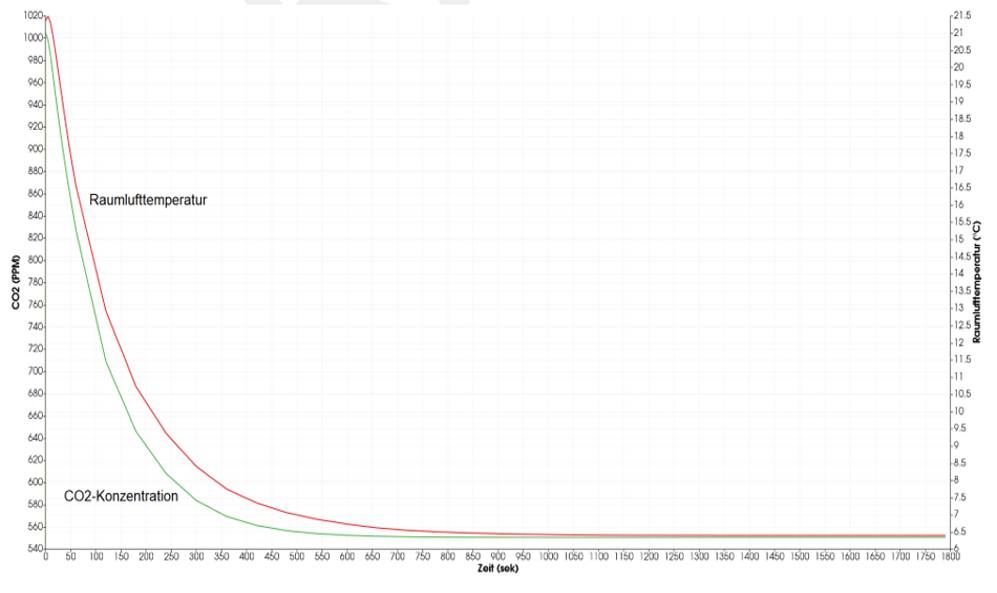

겨울철 집중 환기
공기는 빠르게 개선되지만 실내도 빠르게 냉각됩니다
창문을 완전히 열면 오염된 실내 공기가 매우 빠르게 교환됩니다. 동시에 실내 공기 온도는 차가운 외기의 영향을 받아 몇 분 안에 크게 낮아질 수 있습니다.
- CO₂ 농도의 빠른 감소
- 실내 공기 온도의 동시 하강
- 개방 시간과 환기 간격의 최적화
따라서 실내 공기질, 열적 쾌적성과 난방 에너지를 함께 평가합니다. 목표는 과도한 냉각 없이 짧고 효과적으로 환기하는 것입니다.

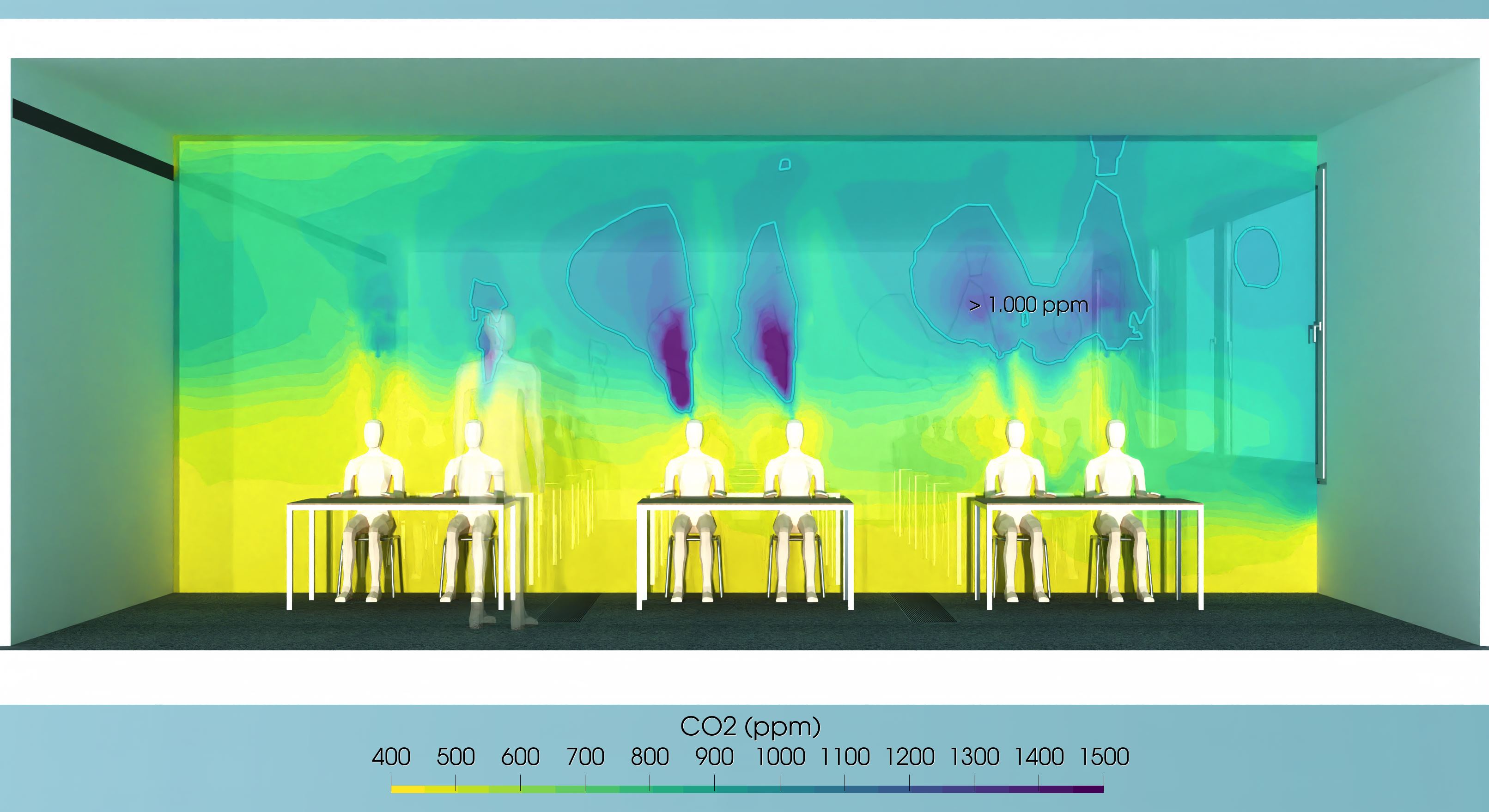

교실 CFD 결과
CO₂가 교실의 어느 위치에 축적됩니까?
실내 평균값만으로는 공기질을 완전히 설명할 수 없습니다. 시뮬레이션은 재실 영역의 공간 분포, 학생 위의 국부 농도 상승과 창문을 연 후 시간에 따른 배출을 보여 줍니다.
재실과 환기 중 시간 변화
세 가지 운전 상태
창문 닫힘, 기울임 개방과 완전 개방을 직접 비교
모든 대안에 동일한 교실 형상, 재실 인원과 외부 조건을 적용하여 창문 상태의 실제 효과를 비교합니다.
01
창문 닫힘
재실자가 배출하는 CO₂의 축적을 보여 주는 기준 사례입니다. 외기 교환은 틈새와 누기에 한정됩니다.
02
창문 기울임 개방
지속적이지만 기상에 따라 달라지는 외기 교환을 제공합니다. CO₂ 제거, 겨울 외풍과 열손실을 평가합니다.
03
집중 환기
창문을 완전히 열어 짧은 시간에 큰 공기 교환을 만듭니다. CO₂ 저감, 필요한 개방 시간과 열적 쾌적성을 평가합니다.
접근 방법
재실과 기상에서 시간 변화 환기 검증까지
교실, 창문과 개방 각도를 설계와 동일하게 모델링합니다. 사람의 CO₂ 발생량, 수업 시간, 외기 농도, 온도와 바람을 경계 조건으로 설정하고 각 창문 상태에서 유동, 환기량, CO₂ 농도와 실내 온도의 시간 변화를 계산합니다.
- 01
설계에서 교실 형상, 창문 면적과 개방 상태를 반영
- 02
재실 인원, 사용 시간과 사람의 CO₂ 발생량 설정
- 03
기상, 외기 농도와 열적 경계 조건 정의
- 04
창문 닫힘, 기울임 개방과 집중 환기를 시간에 따라 시뮬레이션
- 05
CO₂ 변화, 환기량, 온도, 외풍과 열손실 비교
평가 항목
환기 횟수뿐 아니라 교실 내부 효과를 평가
이론적인 유량만 높아서는 충분하지 않습니다. 신선한 외기가 재실 영역에 도달하고 오염된 공기를 효과적으로 제거해야 합니다.
CO₂ 농도
재실 교실의 시간 변화와 공간 분포.
외기 교환
해당 기상 조건에서 창문을 통과하는 실제 유량.
온도와 외풍
재실 영역의 국부 냉각과 공기 속도.
환기 시간
수업 중 필요한 집중 환기의 주기와 지속 시간.
설계와 운영 결과
일률적인 개방 시간이 아닌 검증된 환기 전략
창문 환기의 충분성, 효과적인 개방 상태와 기계 환기 보조의 필요성을 확인하여 설계, 자동 제어와 학교 운영을 위한 명확한 지침을 제공합니다.
수업과 휴식 시간의 CO₂ 변화
창문 상태별 환기량과 유량
권장 개방 시간과 환기 간격
외풍, 열손실과 기계 환기 보조에 대한 지침
FAQ
자주 묻는 질문
단순 환기 횟수 계산만으로 부족한 이유는 무엇입니까?
외기가 교실에 불균일하게 분포할 수 있기 때문입니다. 시뮬레이션은 실제로 환기되는 재실 영역을 보여 줍니다.
여름과 겨울을 모두 평가할 수 있습니까?
네. 계절별 온도차, 바람과 개방 시간을 설정하여 따로 평가합니다.
창문 제어 전략을 도출할 수 있습니까?
네. 수동 또는 자동 환기를 위한 개방 각도, 시간과 간격을 정할 수 있습니다.
다음 단계
프로젝트 문의설계 단계에서 실내 공기질을 검증
재실 인원, 창문 계획과 주요 기상 조건을 평가하여 투명한 환기 전략을 개발합니다.
