Simulasikan bunyi fasad dan jadikannya boleh didengar
Fasad boleh bersiul, berdengung atau menghasilkan bunyi tonal
Angin menghasilkan turun naik tekanan tidak mantap pada bilah, panel berlubang, sambungan, tepi dan rongga. Geometri tertentu menguatkan frekuensi tertentu. LES beresolusi masa menunjukkan lokasi bunyi, frekuensi dominan dan kesan perubahan reka bentuk.
Struktur gelora menjadi isyarat tekanan yang boleh diukur
LES menyelesaikan pusaran gelora besar mengikut masa. Medan tekanan berselang terbentuk pada tepi dan bukaan. Sejarah tekanan pada permukaan dan titik penerima menghasilkan aras tekanan bunyi, spektrum dan frekuensi dominan.
- Pengesanan sumber aeroakustik
- Sejarah tekanan di titik berkaitan
- Spektrum frekuensi dan komponen tonal
- Perbandingan arah dan kelajuan angin
Kenal pasti turun naik tekanan berkala secara spatial

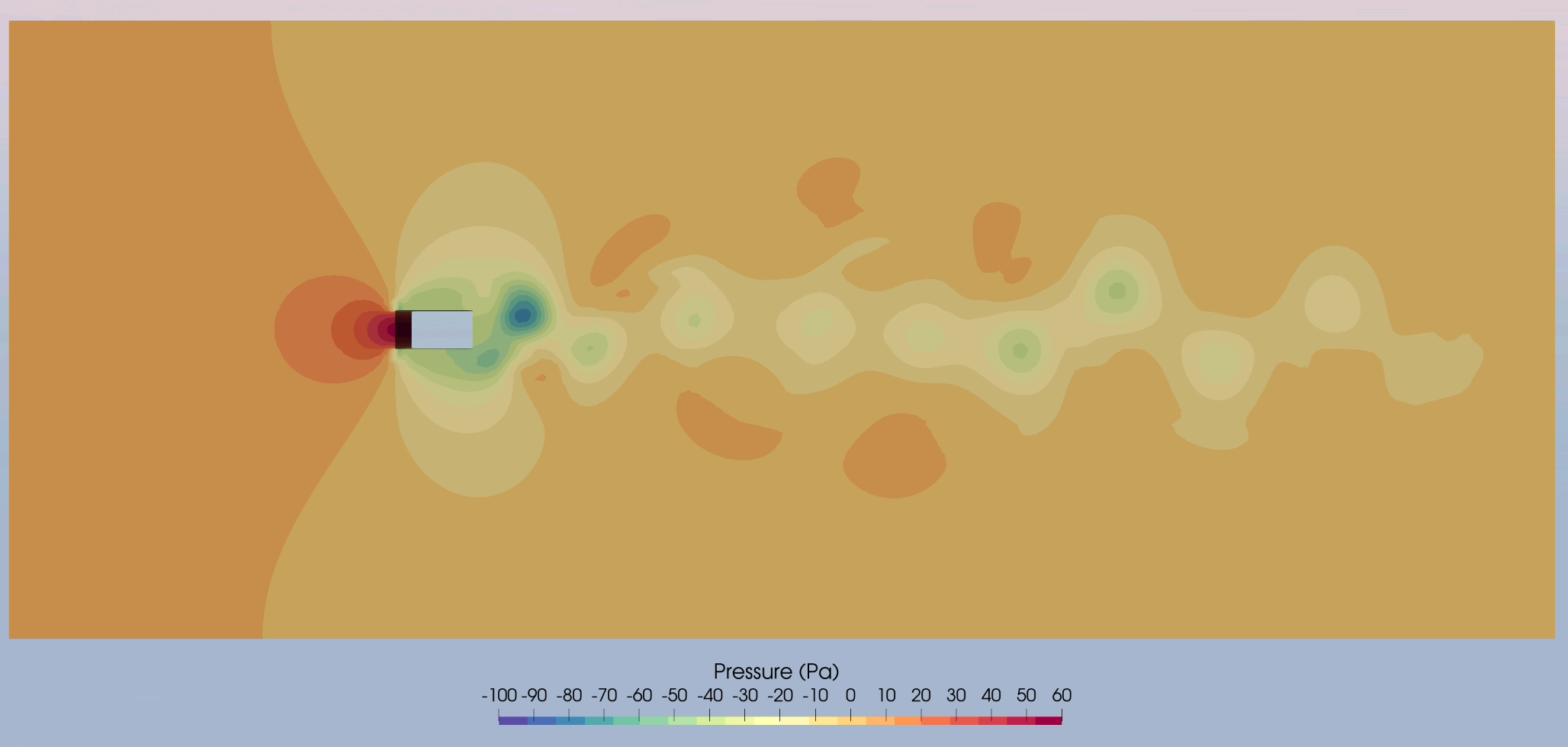

Imej seketika menunjukkan medan tekanan bagi ayunan yang dikaji sekitar 68 Hz. Zon tekanan positif dan negatif yang berselang seli di belakang komponen memperlihatkan corak pengujaan. Urutan masa digunakan untuk memperoleh frekuensi dominan dan isyarat yang boleh didengar.
Daripada geometri fasad kepada frekuensi yang boleh didengar
Model pengiraan menghasilkan semula tepi, bukaan dan rongga yang menjana bunyi. Arah dan kelajuan angin wakil dikira secara tidak mantap. Isyarat tekanan kemudian dinilai dalam domain masa dan frekuensi. Mikrofon maya diletakkan pada kedudukan penerima yang mewakili medan aliran untuk merekod sejarah tekanan mengikut masa. Daripada data ini kami menentukan aras tekanan bunyi dan frekuensi dominan serta menghasilkan sampel pendengaran perbandingan dalam format WAV atau MP3.
- 01
Modelkan butiran fasad dan sumber bunyi berpotensi
- 02
Jalankan LES tidak mantap untuk kes angin berkaitan
- 03
Rekod turun naik tekanan pada komponen dan penerima
- 04
Tentukan frekuensi melalui analisis spektrum dan petakan sumber
- 05
Sediakan isyarat sebagai WAV atau MP3 untuk auralisasi
Hasil yang boleh dilihat dan didengar
Penilaian menggabungkan mekanik bendalir dan akustik. Ia menunjukkan sama ada bunyi jalur lebar atau tonal, keadaan angin yang mencetuskannya dan varian reka bentuk paling berkesan.
Hasil pengiraan menjadi fail audio
Sampel pendengaran berskala boleh dihasilkan daripada isyarat tekanan tidak mantap. Perbezaan antara varian menjadi mudah difahami dan melengkapkan graf, spektrum serta aras bunyi.
Soalan lazim
Bilakah simulasi akustik LES berguna?
Apabila bunyi angin hanya berlaku pada kelajuan atau arah tertentu, bunyi tonal disyaki atau butiran kecil fasad mungkin menjadi sumber.
Bolehkah nada tepat ditentukan?
Ya. Spektrum daripada sejarah tekanan menunjukkan frekuensi dominan dan kemungkinan resonans.
Bolehkah hasil didengar?
Ya. Isyarat tekanan boleh disediakan sebagai WAV atau MP3 untuk perbandingan.
Bolehkah varian reka bentuk dibandingkan?
Ya. Tepi, kawasan bukaan, jarak bilah dan langkah redaman boleh dibandingkan pada keadaan angin sama.
Periksa butiran fasad yang mencurigakan lebih awal
Kami tentukan bersama geometri, kes angin, analisis frekuensi dan varian yang sesuai.
